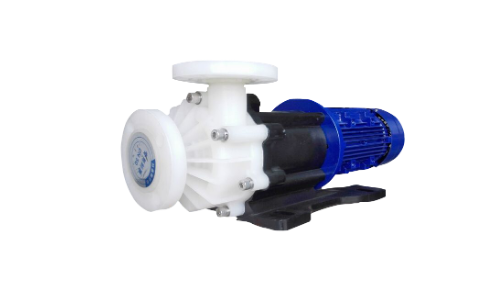

當前位置：耐酸堿泵是具有耐腐蝕，耐溫，防爆，適合輸送任意濃度的酸，堿，鹽，腐蝕溶劑等，耐酸堿泵有氟塑料材質的泵，不銹鋼材質等，耐酸堿泵屬于將原動機的機械能轉換為液體能，通過管系把液體輸送到一定地方的水力機械。其是工廠中常見的轉動設備，為整個工廠液體的傳輸提供能量。由于轉動設備的特殊性，與其相關的管路需精心設置，既要方便泵的操作檢修，又要保證與其相連管路處于無應力或低應力狀態，以保證泵的平穩運行。
一、耐酸堿泵的吸入和排出管路配管要求
1、所有與泵相連的管路(管材爆破試驗)應具有獨立牢固的支撐、以削減管路的振動和防止管路的重量壓在泵上。
2、在泵的進出口管道處宜設可調支架，有振動的管道，應設減振支架，以適當調整管道位置，減少由于安裝誤差產生的對泵管嘴的附加力。
3、當泵與設備連接的管道較短，兩者又不是同一基礎時，連接管道應有一定的柔性，或加金屬軟管以補償基礎的不均勻沉降。
4、吸入和排出管路的直徑不應小于泵的入口和出口直徑。
5、泵的吸入管道應滿足泵所需凈正吸入壓頭(NPSH)，管道盡可能短和少拐彎。當管道長度超過設備和泵之間的距離時，應請工藝系統進行核算。
6、離心泵泵入口前直管段長度不應小于入口直徑的3D。
7、為防止泵產生氣蝕，從設備到泵的入口管嘴管道標高應逐步下降，中間不應出現U形和!形，當不能避免時，應在高點加放氣閥，低點加排液閥。
二、耐酸堿泵的輔助管路設置
1、暖泵管道：當離心泵輸送物料溫度超過200℃，需設置暖泵管道，使少量物料由操作泵的排出管道引至備用泵出口，然后流經備用泵，回至泵入口，使備用泵處于熱備狀態，便于啟動。
2、防凝管道：對于常溫下易凝介質的泵應設DN2025的防凍管，設置方式同暖泵管道。
3、平衡管道：介質在泵入口處易發生氣化時，可在泵入口管嘴與泵入口切斷閥之間設置一根可返回吸入側上游設備氣相空間的平衡管，使產生的氣體回流，避免泵產生氣蝕，平衡管上應設置切斷閥。
4、小回流管道：為防止離心泵在低于泵的小流量運轉，應設置泵小回流管道，使一部分流體從泵排出口返回至泵吸入口端的容器，以保證泵的流量。
三、耐酸堿泵典型配管示例
1、側進型注意事項：
1)泵入口的偏心異徑管應為頂平，以防形成氣囊，集氣引起泵氣蝕。
2)泵入口支架應為導向可調支架，以防由于安裝誤差給泵造成過大應力。
3)注意泵入口過濾器的抽芯空間，若垂直向下抽芯空間不足，可選擇斜向下45#安裝或采用角式過濾器。
2、頂進型注意事項：
1)泵入口管道靠近泵口處設放氣閥，用于剛開車時排氣。
2)支架1應進行靠近泵口，且應設為導向可調支架。
3、頂出型
注意事項：
1)此類設置方式多用于大口徑管道，可降低閥門操作高度。
2)此為暖泵、防凝、小流量管線常見的設置型式。
3)管架1易為軸向限位，管架2易為導向，這樣可以減小泵口應力。
